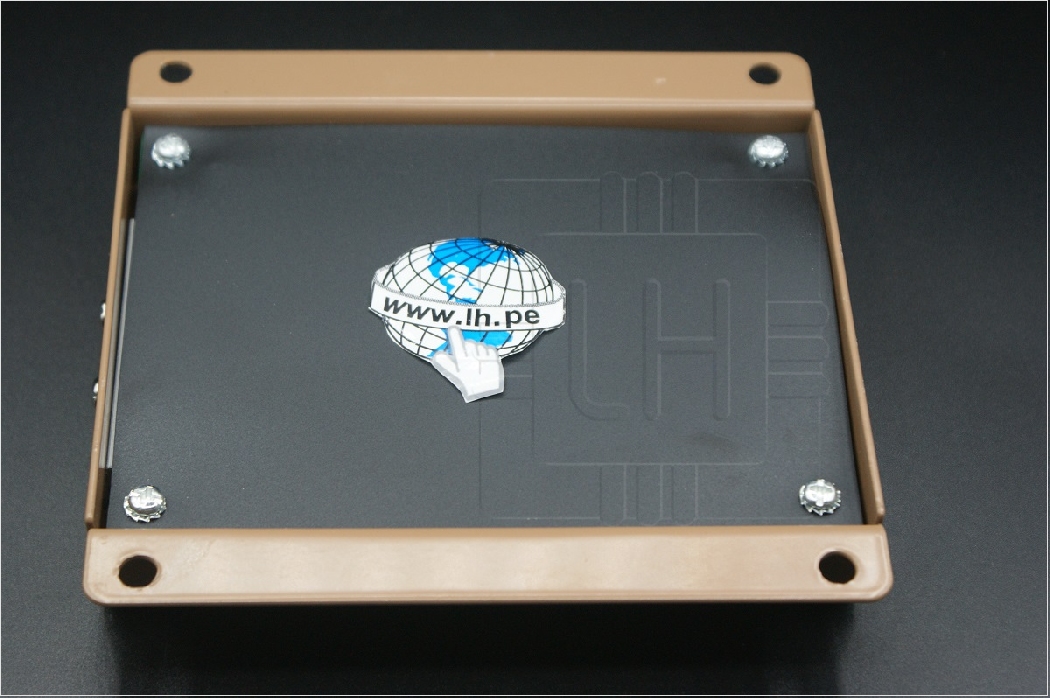

Control de velocidad analógico | Diseñado para controlar la velocidad del motor con respuesta rápida y precisa a cambios de carga transitoria | Fiable y fácil de operar
Funcionamiento isócrono/Estabilidad de estado estable ±0.25% o mejor
Rango de velocidad/Gobernador 1K-7.5K Hz continuo
Deriva de velocidad con temperatura ± 1% Maximun
Ajuste inactivo CW Min. 1200 Hz. debajo de la velocidad establecida
Ralentí ajustar CCW Min. 4100 Hz. debajo de la velocidad establecida
Rango de caída 1-5% de regulación
Droop Adj. Máx. (K-L saltado) Droop Adj. Máx. (K-L saltado)
Droop Adj. Min. (K-L saltado) 15Hz., ± 6Hz. por 1.0 A cambio
Rango de ajuste de velocidad ±200Hz.
Rango de velocidad variable remoto 500 -7.5Hz. o cualquier parte del mismo
Sensibilidad terminal
J: 100Hz., ±15Hz/Volt @ 5.0 K Impedancia
L: 735Hz., ± 60Hz/Volt @ 65 K Impedancia
N: 148Hz., ± 10Hz/Volt @ 1Meg. Impedancia
P: suministro de 10V DC @ 20ma Max.
Rango de ajuste del interruptor de velocidad 1000-10000Hz.
MEDIO AMBIENTAL
Rango de temperatura de funcionamiento ambiente -40.0 °F a+185.0 °F
Humedad relativa hasta el 95%
Temperatura de almacenamiento -67.0 °F ~ 194.0 °F
Choque 20-100HZ 19.685 in/seg.
ENTRADA DE POTENCI
Suministro de sistemas de batería de 12 o 24 V CC (voltaje transitorio y reverso protegido)
Polaridad Negativa Terreno (caso aislado)
Consumo de energía 50mA continua más corriente del actuador
Corriente máxima del actuador a 25 10Amps continuo
Señal del sensor de velocidad 0.5-120 voltios RMS
